Luxshare立讯精密是业内知名大厂，拥有连接线、连接器、马达、无线充电、FPC、天线、声学和电子模块等专业级、创新型的多元化产品系列。面对iPhone 13新机带来的广阔30W快充市场，近期推出了一款迷你30W氮化镓充电器满足客户需求。

这款新品快充十分的小巧简洁，而且配备的是折叠插脚，便携性进一步提升。其支持PD3.0快充协议，具备9V3A电压档位，最大输出功率30W，足够喂饱苹果iPhone 13 Pro Max。下面充电头网就对这款充电器进行详细拆解，看看产品具体做得如何。

此前充电头网还拆解过一款立讯精密65W 1A1C氮化镓快充充电器，此外华为、小米、OPPO、一加、联想等知名大厂的多款产品也出自立讯精密之手，可见这些大品牌对其实力的认可。

一、立讯精密30W氮化镓充电器外观

充电器采用PC材质白色外壳，整体小巧简洁，边角圆润不硌手。

输入端外壳上印有充电器参数信息

型号：LPS-30AB-CA

输入：100-240V~50/60HZ 1A

输出：5V3A、9V3A、12V2.5A

输出总功率：33W Max

制造商：立讯精密工业股份有限公司

产品已经通过了3C认证以及VI级能效认证。

充电器配备可折叠国标插脚，携带方便。

输出顶面配有单USB-C接口，黑色胶芯不露铜。

测得机身高度为38.22mm。

宽度为30.85mm。

厚度也是30.85mm。

和苹果30W充电器直观对比，体积优势明显。

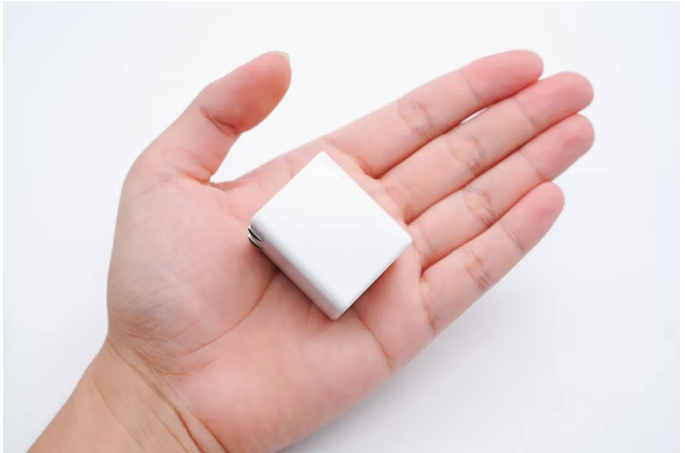

拿在手上的直观感受。

净重约为47g。

使用ChargerLAB POWER-Z KT002测得USB-C口支持PD3.0快充协议。

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A三组固定电压档位。

二、立讯精密30W氮化镓充电器拆解

将输入端外壳拆开，充电器采用接触式充电设计，插脚使用黑色塑料板固定。

测得PCBA模块长度为27.63mm。

宽度为28.35mm。

厚度为25.95mm。

充电器模块采用三块小板组合焊接设计，可以最大化利用内部空间。

初次级元器件间有黑色塑料壳进行隔离绝缘。

通过观察发现，这款充电器采用高频QR开关电源架构，协议芯片通过光耦反馈控制输出电压，下面我们从输入端开始了解各器件的信息。

输入端设有延时保险丝和共模电感。

延时保险丝规格为3.15A 250V。

共模电感双线绕制，用于滤除EMI干扰。

侧边有两颗高压滤波电解电容。

小板背面设有整流桥和氮化镓功率开关管。

连接小板上设有开关电源主控芯片和光耦。

将模块拆分开，输入端小板上还有滤波电感和变压器，连接小板上设有一颗Y电容。

RYBS3010整流桥来自杨杰。

两颗高压滤波电解电容来自Acon中元，规格均为400V 22μF。

滤波电感特写。

开关电源主控芯片特写，丝印6080H。

氮化镓功率开关管采用纳微NV6113，这颗GaNFast功率芯片采用5*6mm QFN封装，尺寸小巧，内置复杂的逻辑控制电路和驱动器，导通电阻为300mΩ，耐压650V，支持2MHz开关频率。

纳微NV6113资料信息。

充电头网拆解了解到，纳微氮化镓芯片非常适合应用于高功率密度小体积快充产品上，并被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。

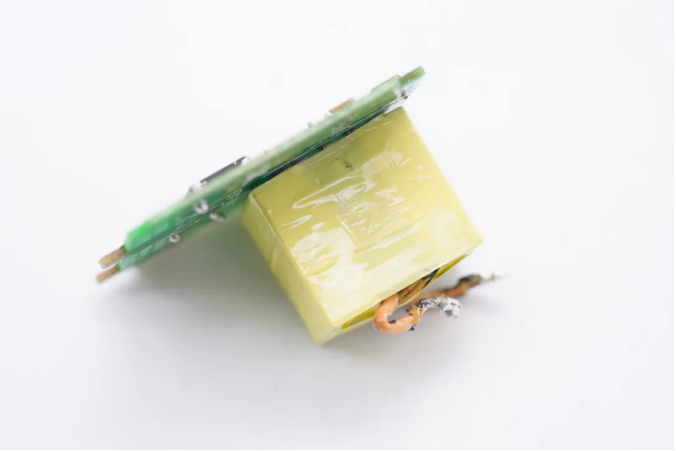

变压器使用胶带严密包裹，整体方正十分适合应用于小体积快充充电器上。

EL 1018光耦，用于初级次级通信，反馈输出电压。

Y电容特写，来自STE松田电子。

输出端小板背面设有同步整流管和协议芯片。

小板拆下后可以看到另一面有同步整流控制器、滤波固态电容以及输出VBUS开关管。

同步整流控制器采用杰华特JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。据了解，目前JW7726系列产品累计发货量已接近千万颗。

充电头网拆解了解到，杰华特JW7726还被倍思87W双模混动氮化镓快充、爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

同步整流管采用AOS万代AON6262E，耐压60V，DFN5*6封装。

输出滤波固态电容特写，规格为25V 470μF。

协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。

WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

输出VBUS开关管特写，丝印L030NZ1。

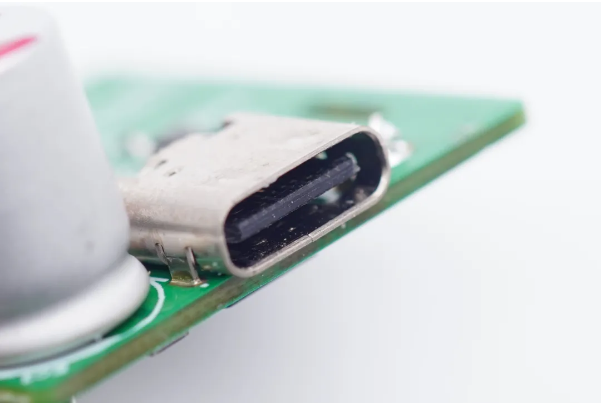

USB-C母座特写，过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

立讯精密30W氮化镓快充有黑白款式，设计非常简洁，方便满足客户的差异化定制。整体十分小巧，且配备折叠插脚，满足消费者对迷你充以及便携性等方面的要求。充电器支持PD3.0快充协议，可以很好的兼容iPhone 13新机。

充电头网通过拆解了解到，充电器采用时下热门的多块小板组合焊接设计，初级次级元器件间设有隔离板保证安全。充电器采用高频QR开关电源方案，采用了纳微NV6113氮化镓功率芯片以及杰华特JW7726B同步整流控制器等。

此外还采用了伟诠WT6636F高性能USB PD3.0（PPS）认证快充协议芯片，本产品是专门针对iPhone 13新机设计的，但客户若是想扩充QC、AFC、FCP、SCP、PPS等快充协议，这款充电器也能满足需求。
