前言


充电头网拿到了HP惠普一款96W USB-C氮化镓快充充电器，这是一款美规版本充电器，型号为ADP-96AW A。充电器配置可折叠插脚方便携带，支持100-240Vac宽输入电压，输出采用USB-C接口，支持20V4.8A 96W PD快充。下面充电头网就对其进行拆解，看看做工如何。


惠普96W氮化镓充电器外观


惠普96W快充充电器机身为扁平方块造型设计，采用PC阻燃防火材质黑色塑料壳，表面磨砂工艺处理抗指纹。
机身正面中心设计有HP品牌logo。
背面设计有96字样，直观表明充电器最大输出功率。
机身一侧印有充电器参数信息。


充电器参数特写

型号：ADP-96AW A

输入：100-240V~50/60Hz 3A

输出：5V3A、9V3A、15V3A、20V4.8A

充电器通过了UL认证，以及VI级能效认证。



充电器配置可折叠美规插脚。
输出端配置单USB-C接口。

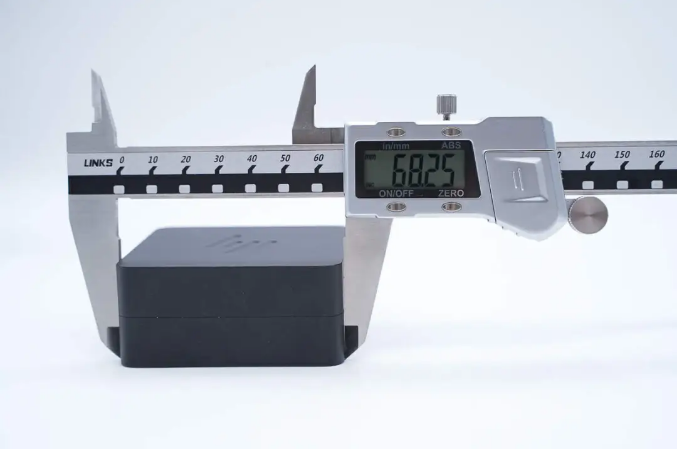

实测充电器机身长度为68.25mm。

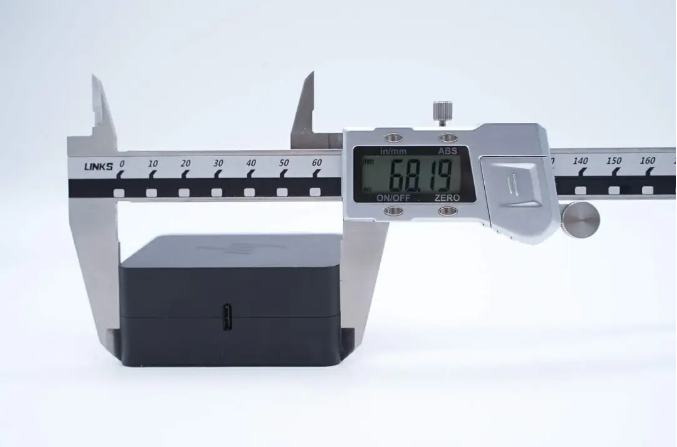

宽度为68.19mm。

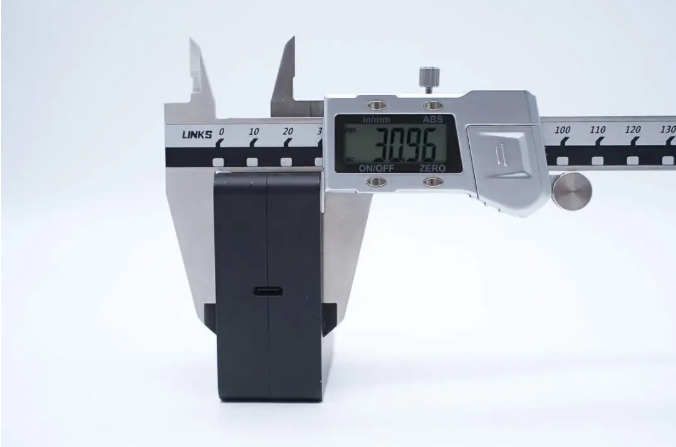

厚度为30.96mm。

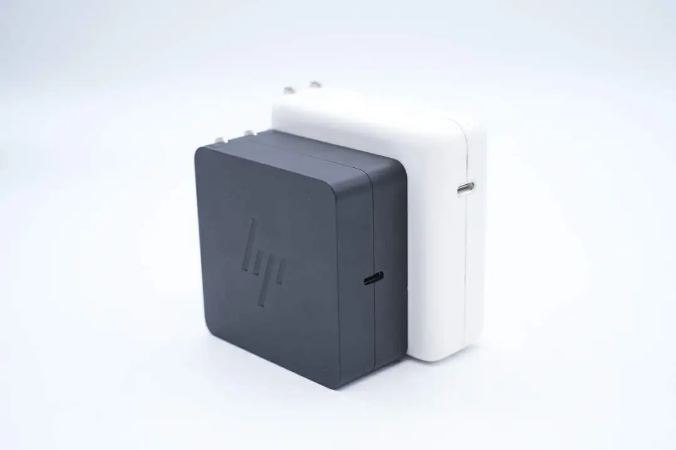

和苹果96W充电器放在一起对比，整体要小一圈。

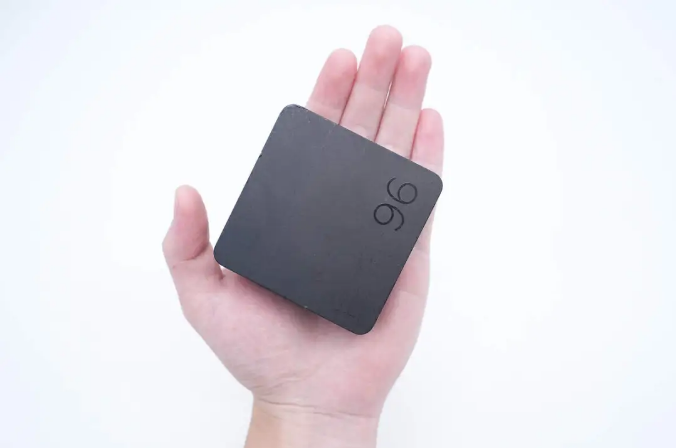

充电器拿在手上的大小直观感受。

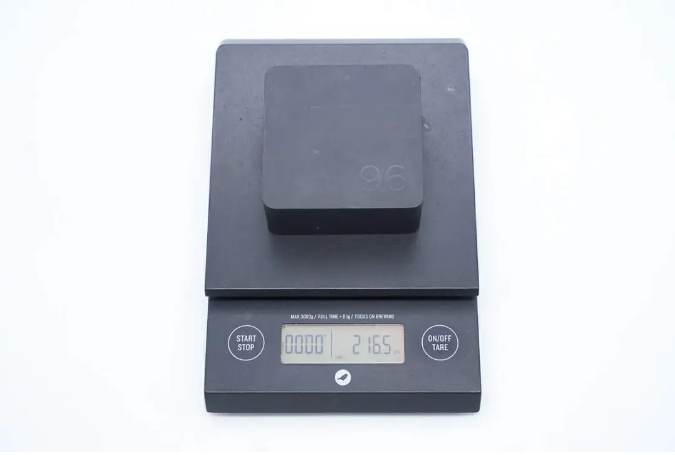

另外测得充电器重量约为217g。

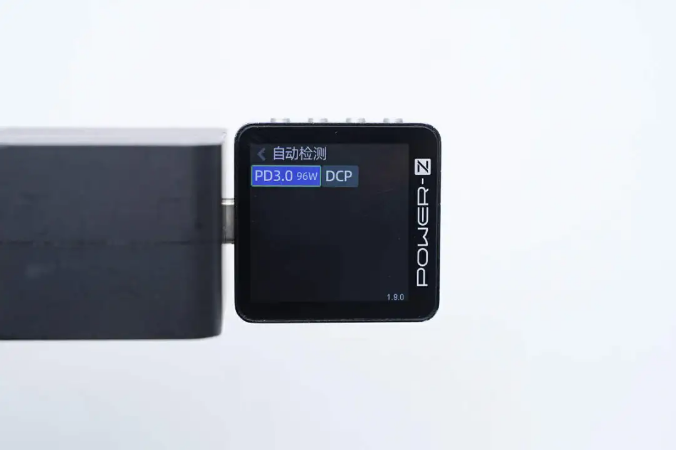

使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.0、DCP充电协议。

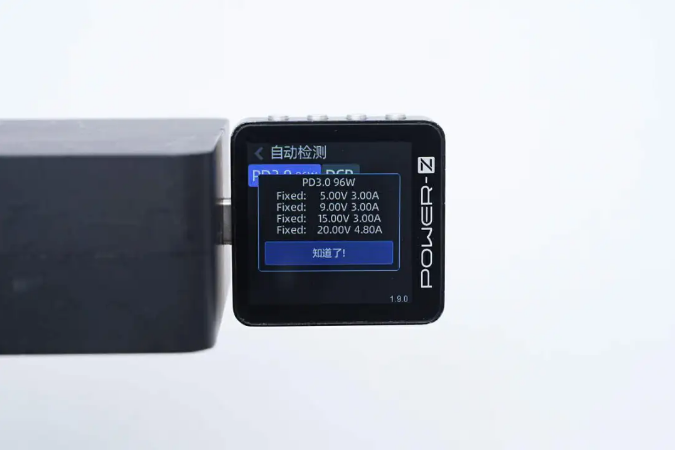

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V4.8A四组固定电压档位。


惠普96W氮化镓充电器拆解

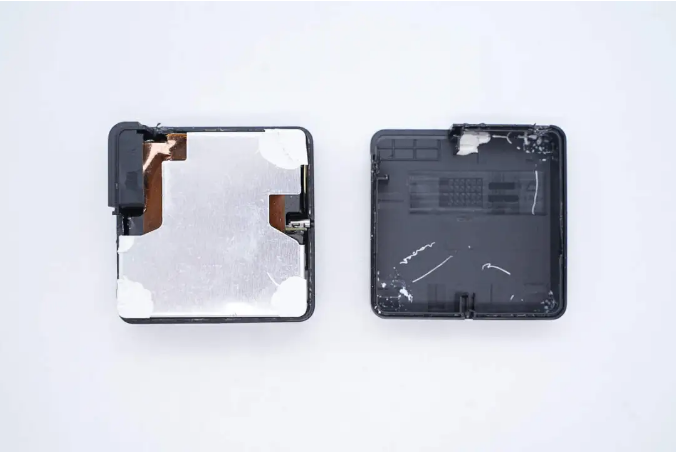

将充电器外壳拆开，壳体上打胶帮助固定内部PCBA模块。

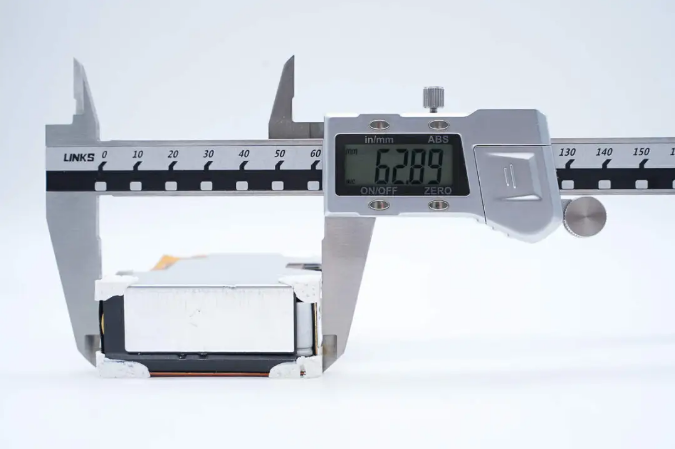

实测PCBA模块长度为62.89mm。

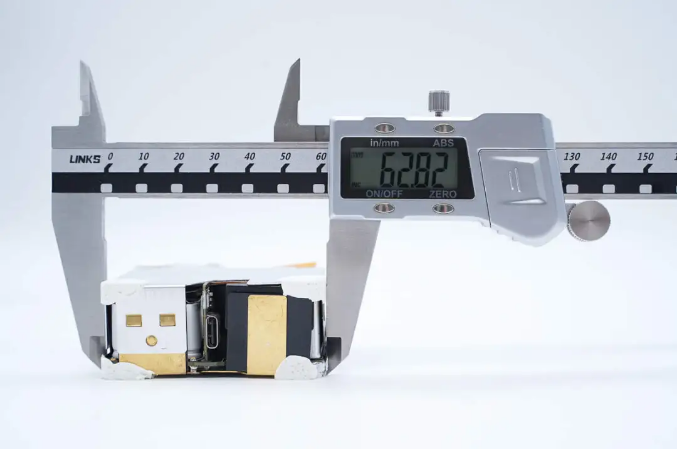

宽度为62.82mm。

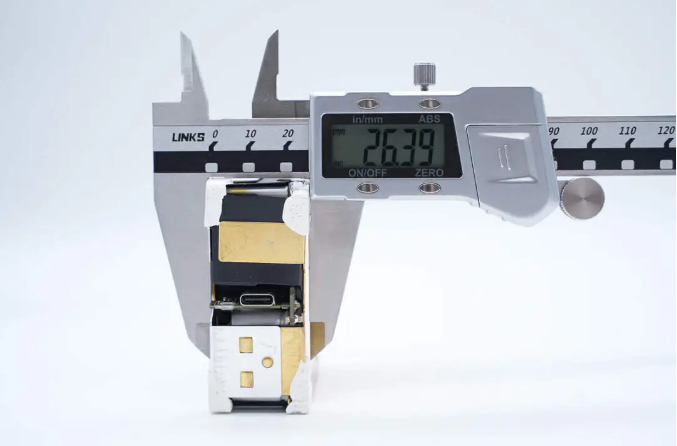

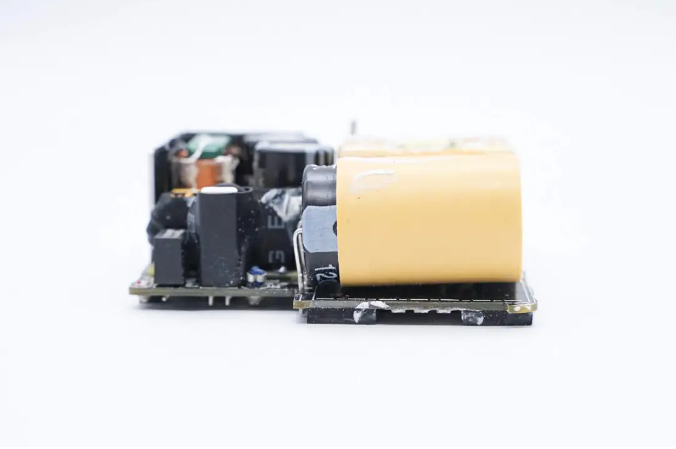

厚度为26.39mm。

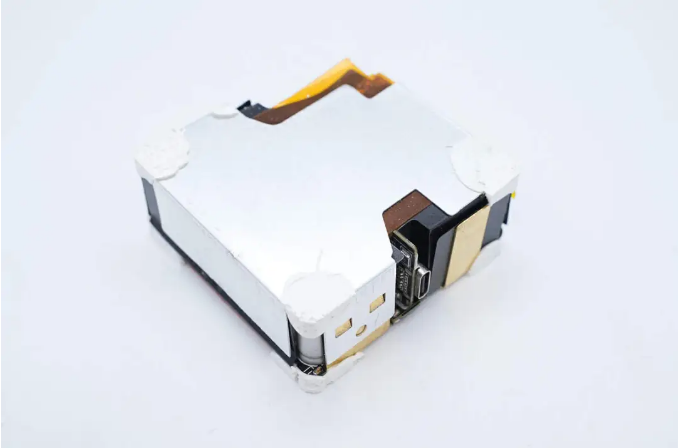

PCBA模块顶部和侧身覆盖一体式铝合金散热片，三个端角处均有打胶处理。

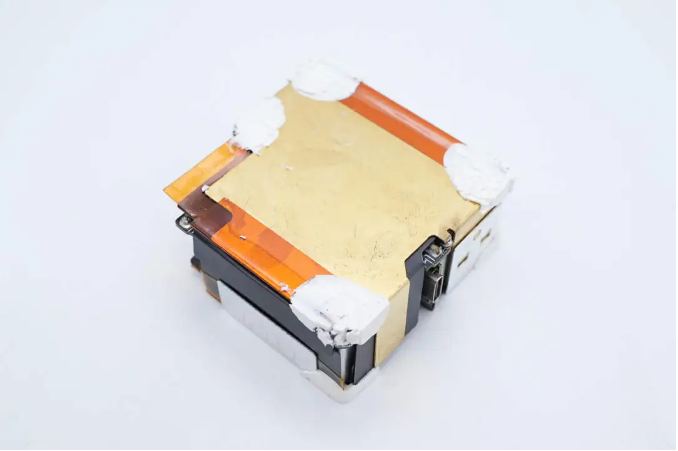

模块底部覆盖黄铜散热片，端角处也有打胶处理。

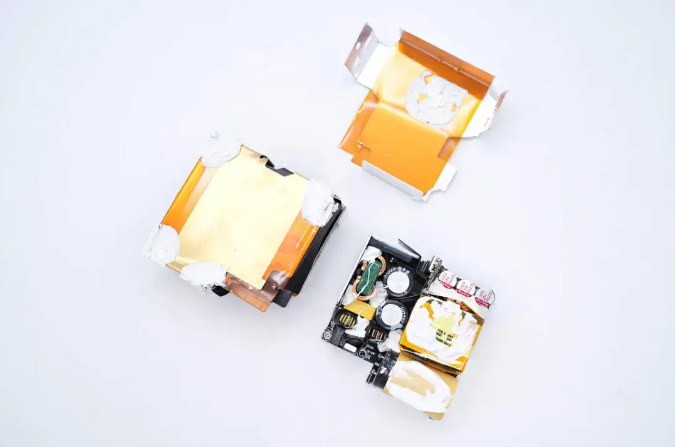

拆掉散热片，两块内侧都贴有绝缘胶带。

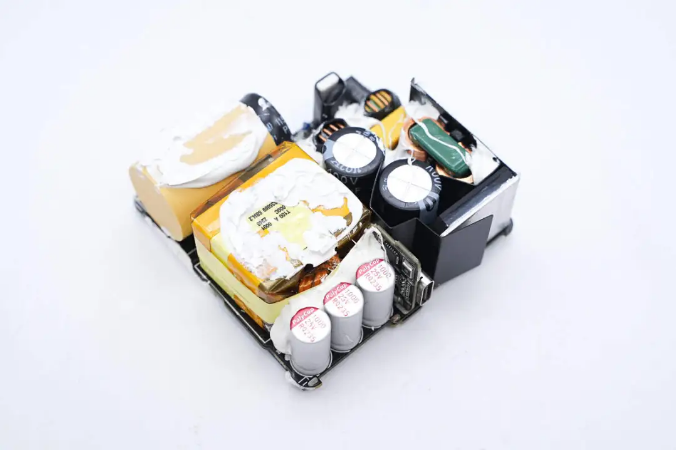

PCBA模块正面器件打胶加固，高压滤波电解电容和输出小板间设有麦拉片隔离。

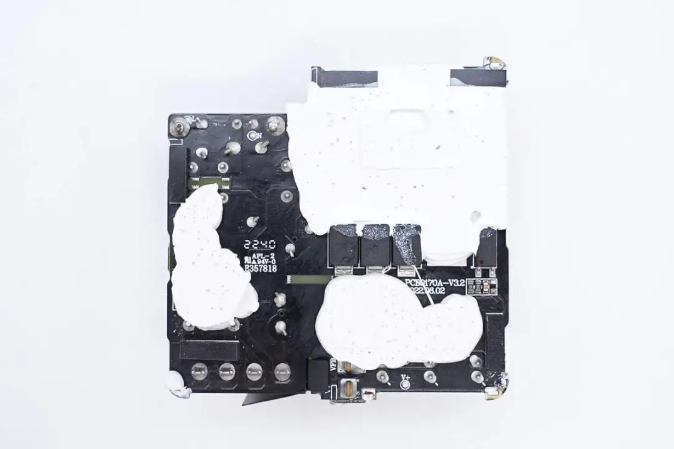

主板背面对应核心发热器件区域打胶帮助导热。

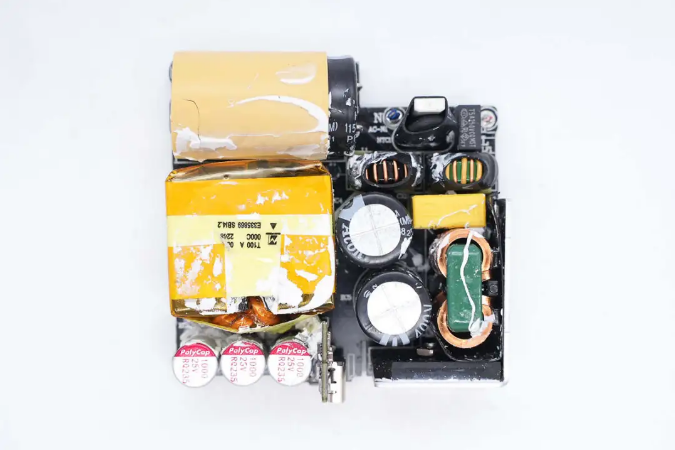

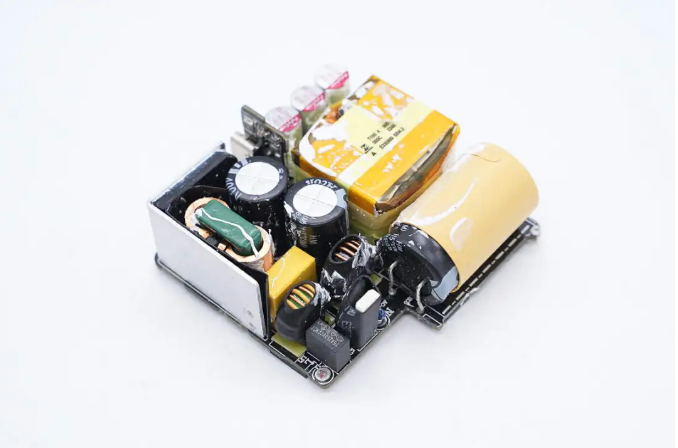

将白胶清理干净，主板正面器件布局紧凑有序，右下角边缘设有散热片帮助整流桥散热。

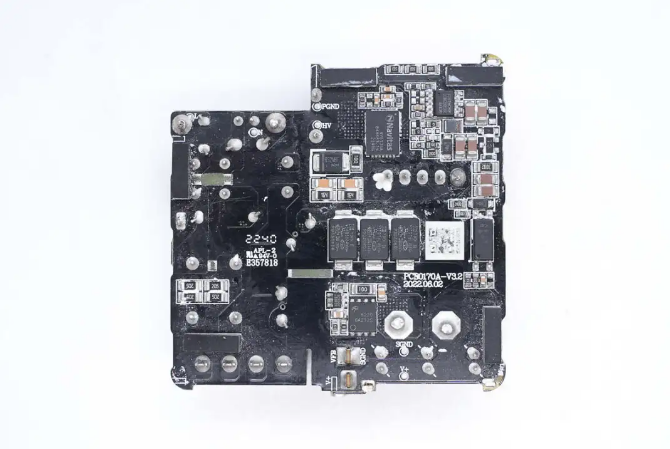

主板背面设有开关电源主控芯片、初级开关管、光耦、贴片Y电容、同步整流控制器以及同步整流管。
模块一侧区域设有延时保险丝、NTC热敏电阻、热保护器、共模电感、安规X2电容、整流桥、高压滤波电解电容。NTC热敏电阻和热保护器使用绝缘管包在一起，散热片与共模电感相接一面有麦拉片隔离。

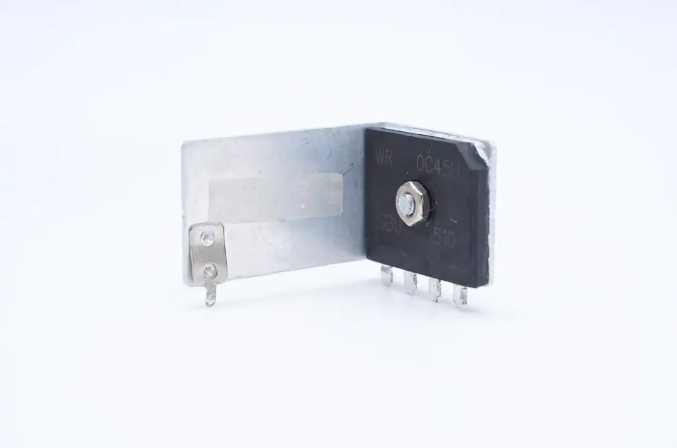

将散热片拆下，设计上使用螺丝将整流桥和散热片固定在一起。

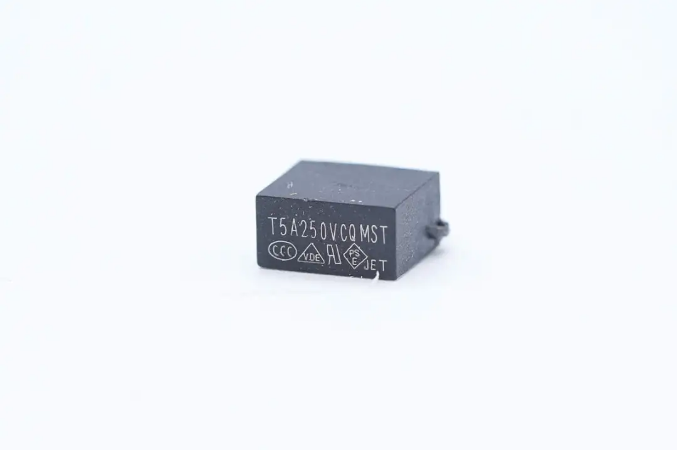

延时保险丝特写，规格为5A 250V。

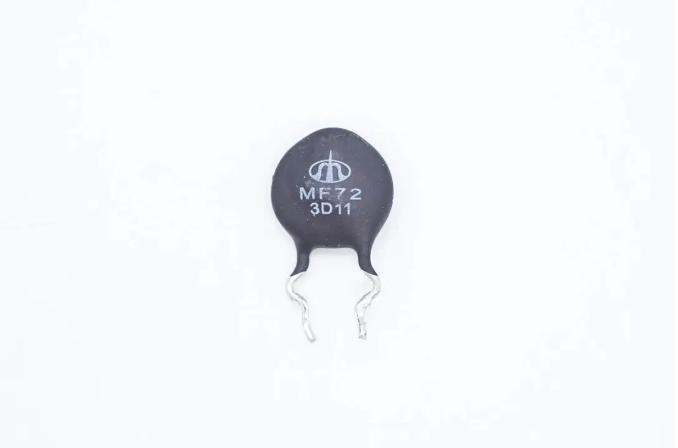

NTC热敏电阻特写，用于抑制上电浪涌电流。

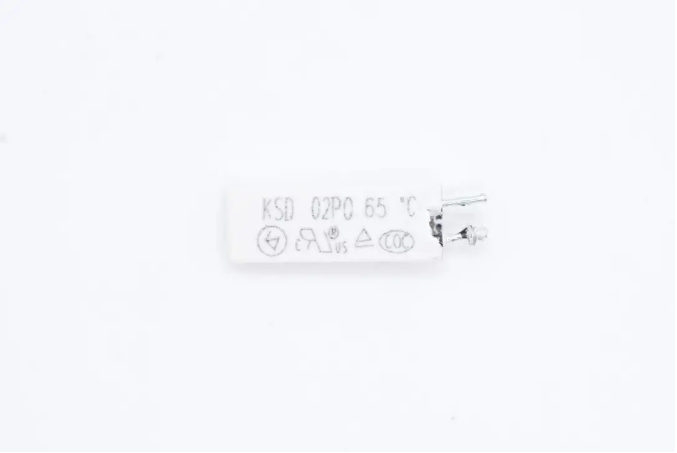

热保护器特写。
共模电感外套绝缘管，底部设有电木板绝缘。

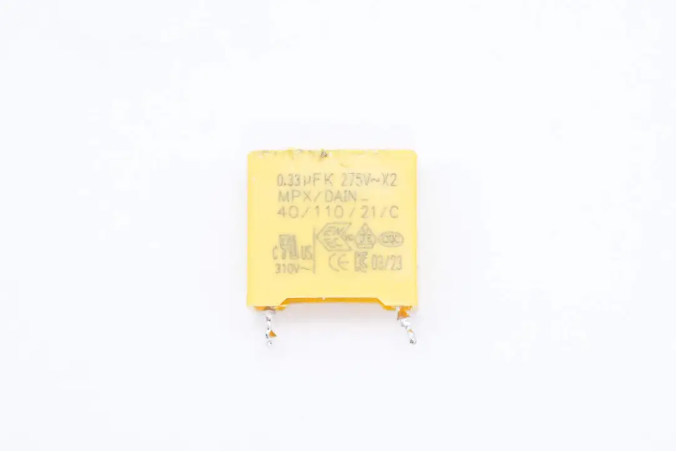

安规X2电容容量0.33μF。

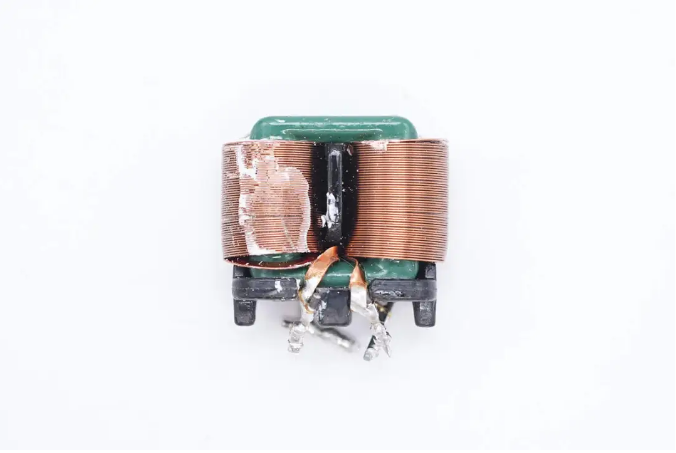

二级共模电感扁平铜带绕制，绿色磁芯。

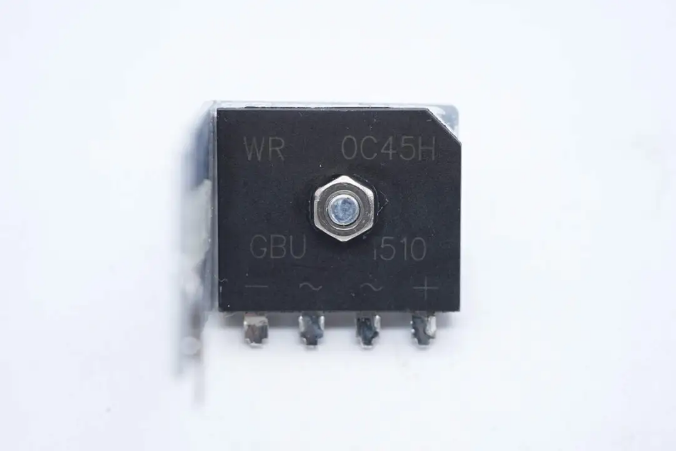

整流桥采用沃尔德WRGBU1510，规格为15A 1000V，采用GBU封装，工作温度-55~+175℃。

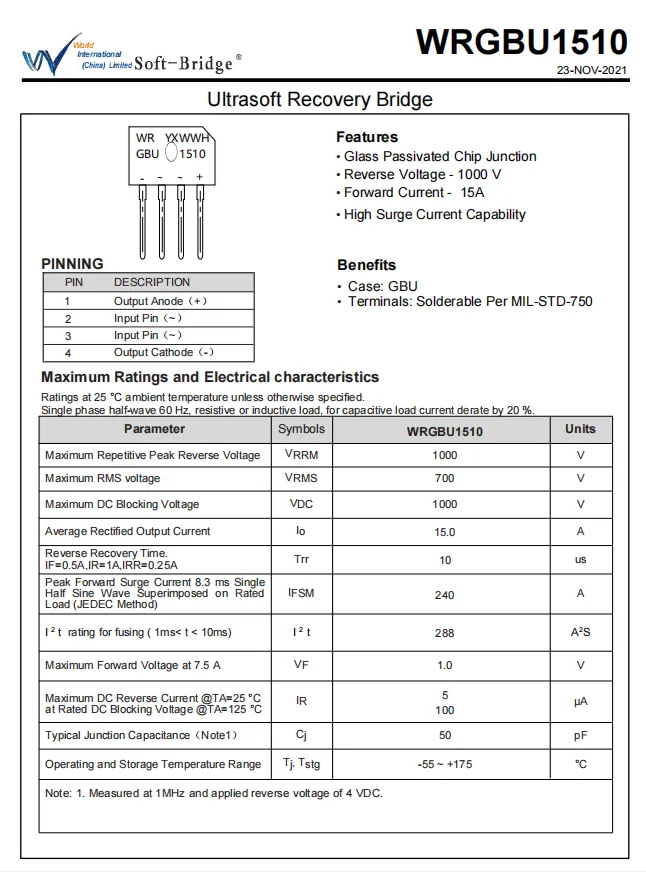

沃尔德 WRGBU1510 资料信息。
充电头网拆解了解到，沃尔德的整流桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

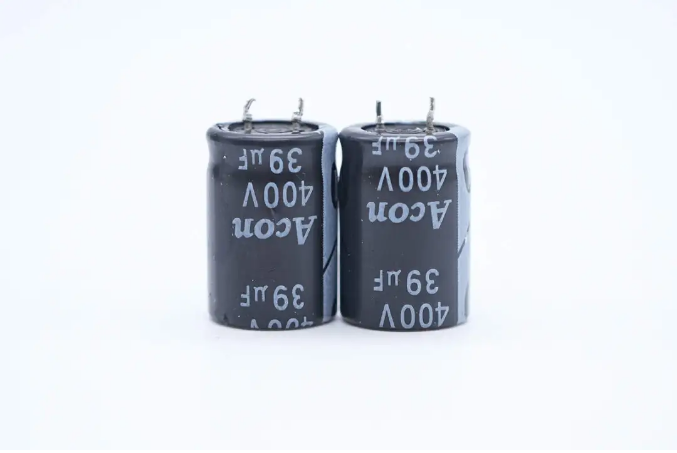

两颗高压滤波电解电容来自Acon新中元，规格为400V39μF。

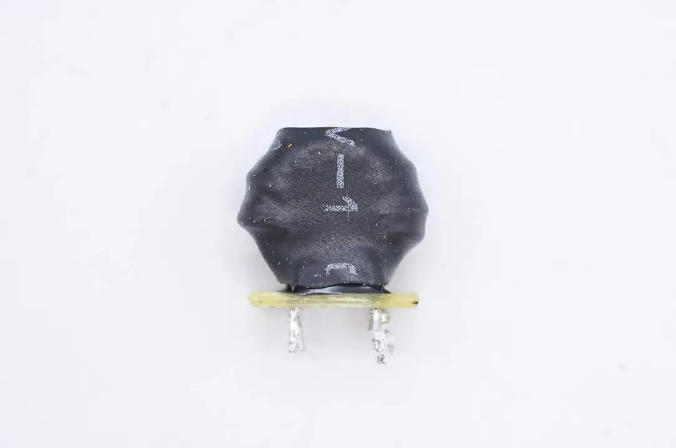

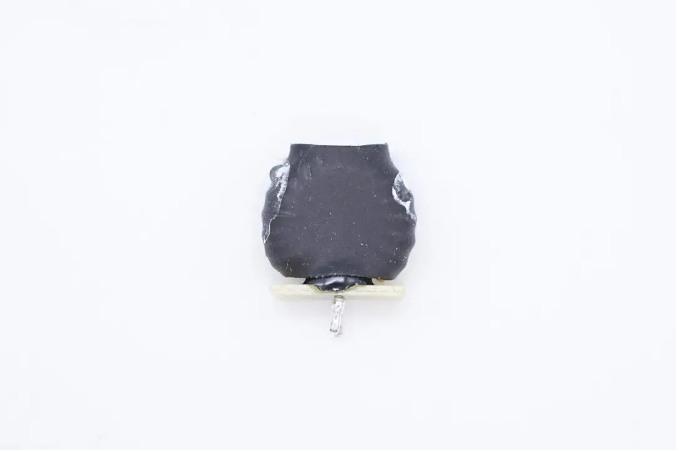

滤波电感外套绝缘管。
主板前端横置一颗高压滤波电解电容，并外套胶套保护。

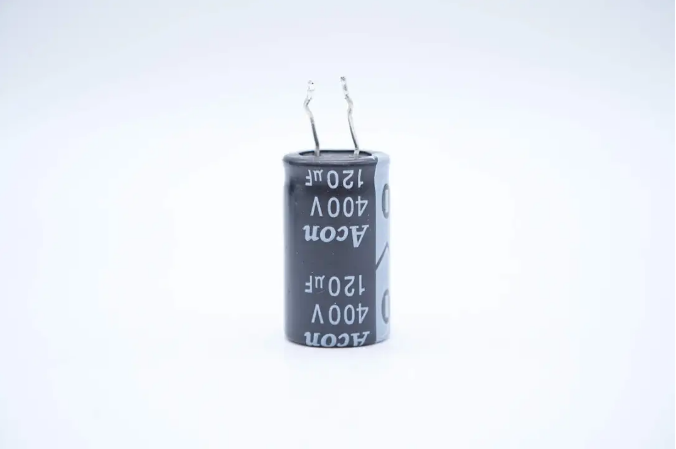

第三颗高压滤波电解电容也是来自新中元，规格为400V120μF。

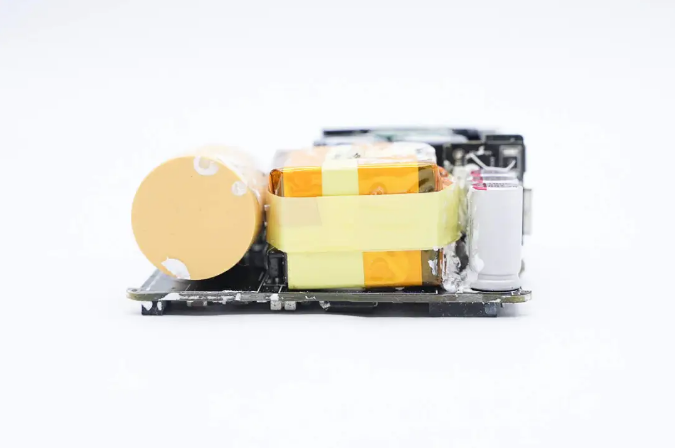

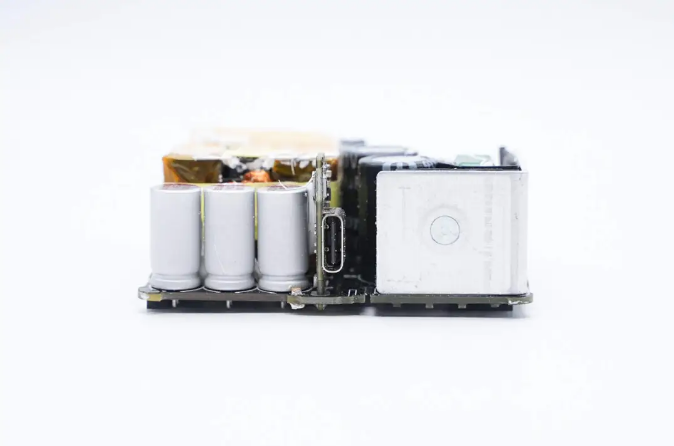

板子另一侧设有变压器和输出滤波固态电容。

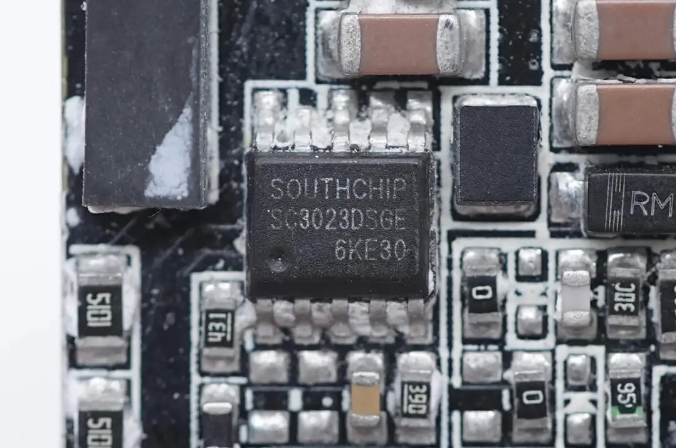

主控芯片采用南芯科技SC3023，是一颗高频准谐振反激控制器，内置了氮化镓驱动器，可用于直驱增强型氮化镓开关管。SC3023内置X电容放电和高压启动，具备自适应开关频率折返功能，能在整个负载范围内获得更高的效率。
SC3023在QR和DCM模式下通过谷底开通来获得高效率。空载时在低功耗模式下运行，从而降低系统的待机功耗。芯片内置完善全面的保护功能，包括供电欠压/过压保护，逐周期过流保护，两级过电流保护，输出过电压以及输出短路保护等保护功能。

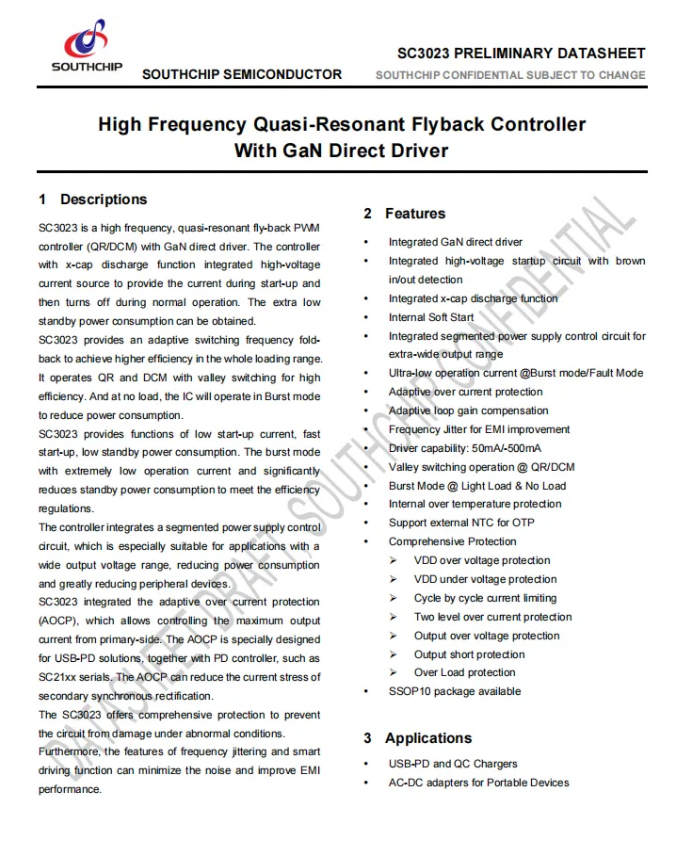

南芯科技SC3023资料信息。

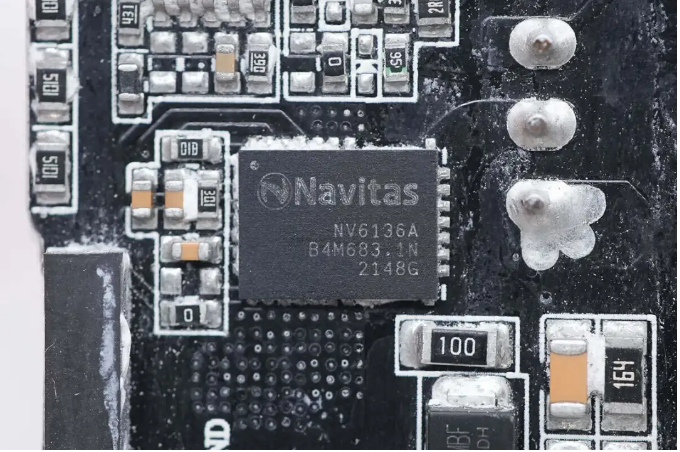

初级开关管采用纳微NV6136A，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136A内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

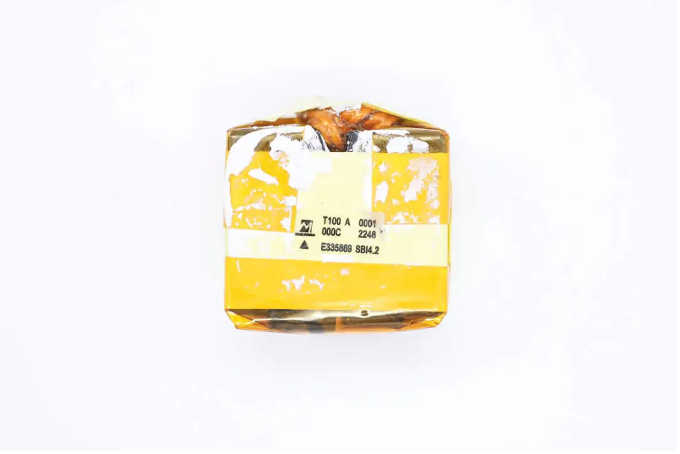

变压器特写。

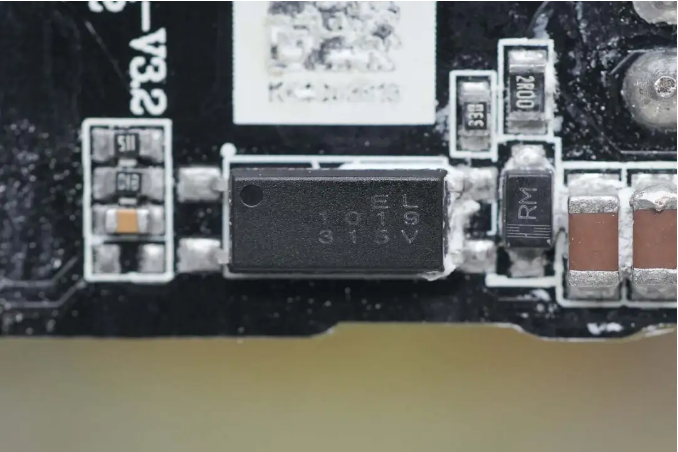

亿光EL 1019光耦，用于输出电压反馈。

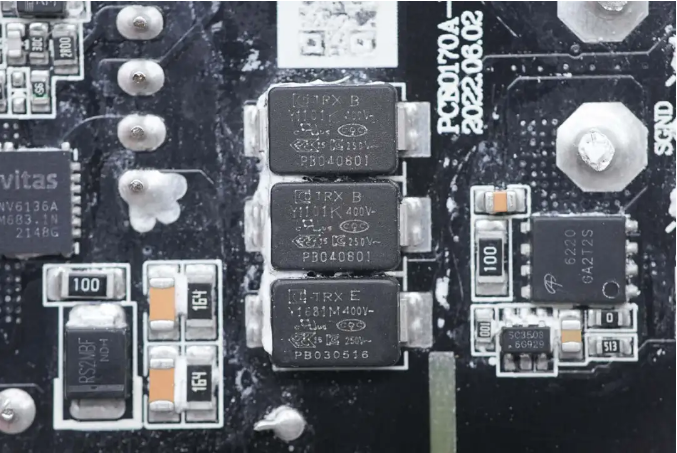

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1101K和TMY1681M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

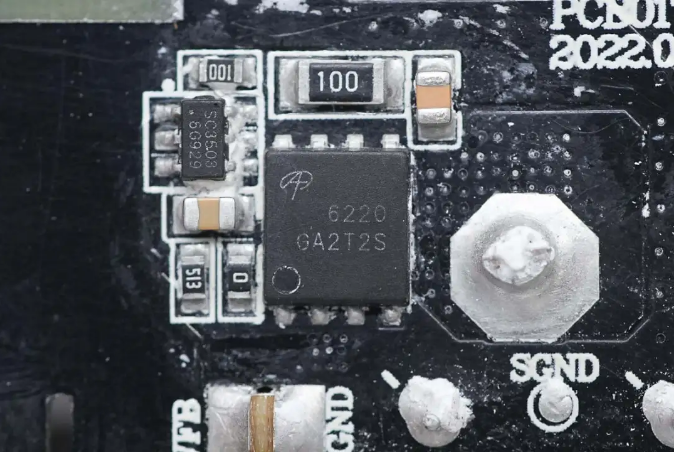

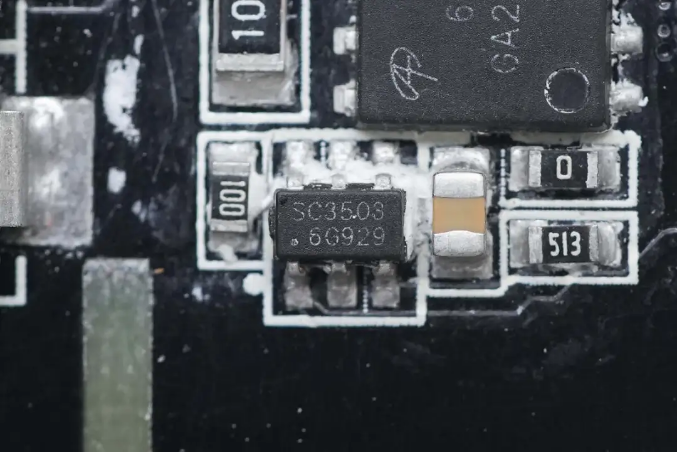

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

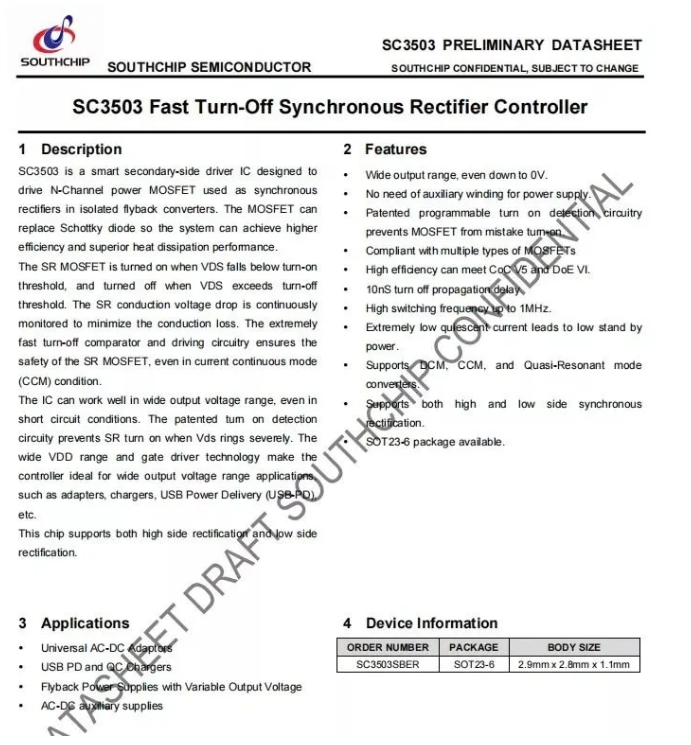

南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用，此外南芯快充芯片还可应用于充电器、车充、移动电源、储能电源等产品，并被安克、三星、紫米、羽博等数十款产品采用，品质获得客户高度认可。
同步整流管来自AOS万国半导体，型号为AON6220，NMOS，耐压100V，导阻5.1mΩ，采用DFN5*6封装。

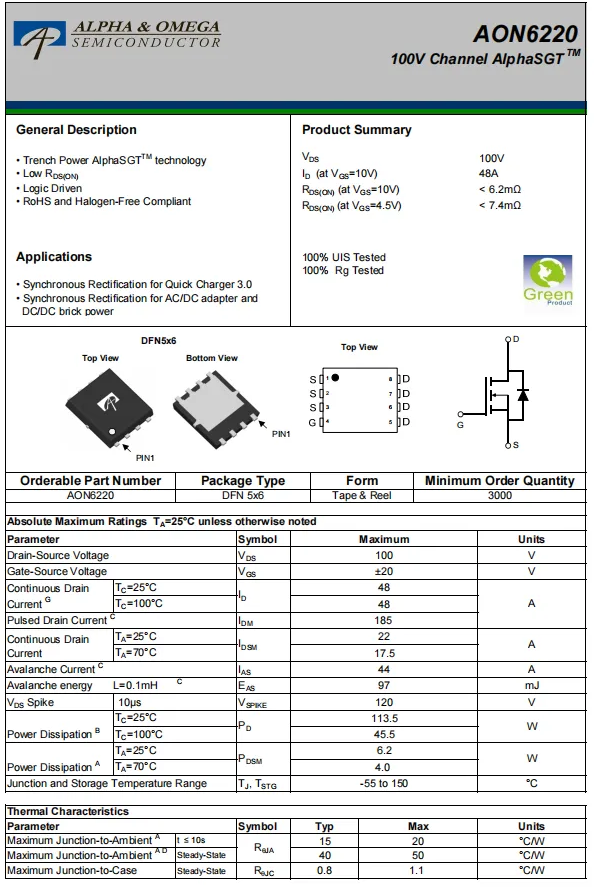

万国半导体AON6220资料信息。

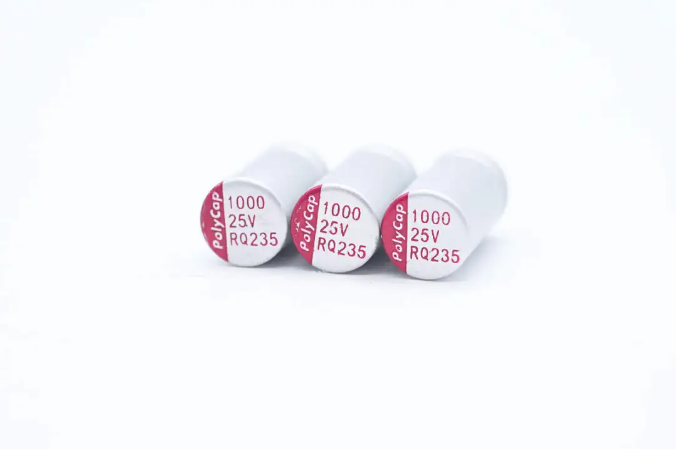

三颗输出滤波固态电容来自PolyCap柏瑞凯，规格均为25V1000μF。
输出端USB-C母座焊接在小板上。

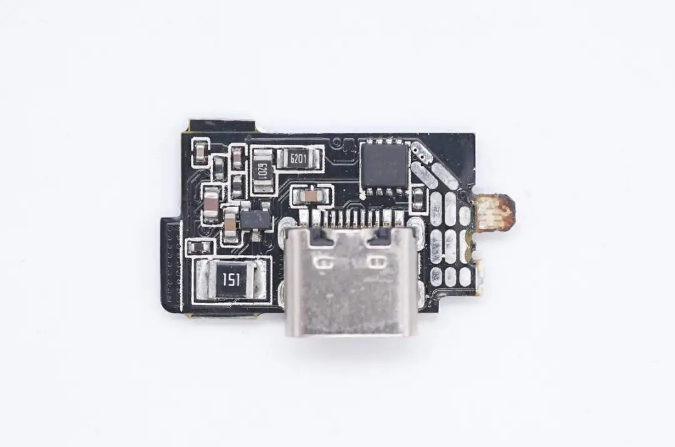

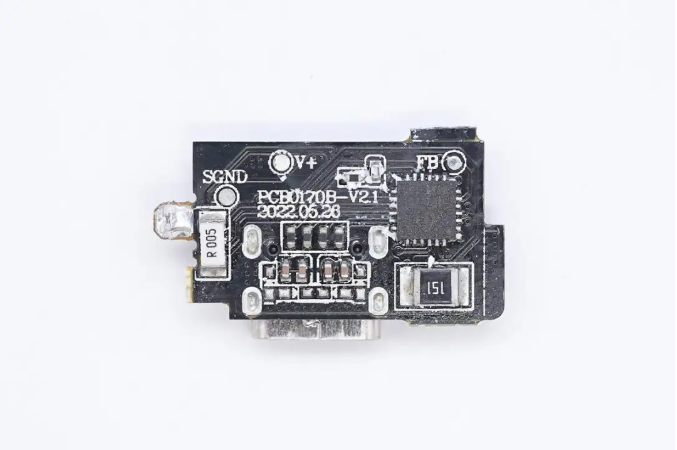

将小板拆下，板子正面设有VBUS开关管和USB母座。
小板背面设有协议芯片。

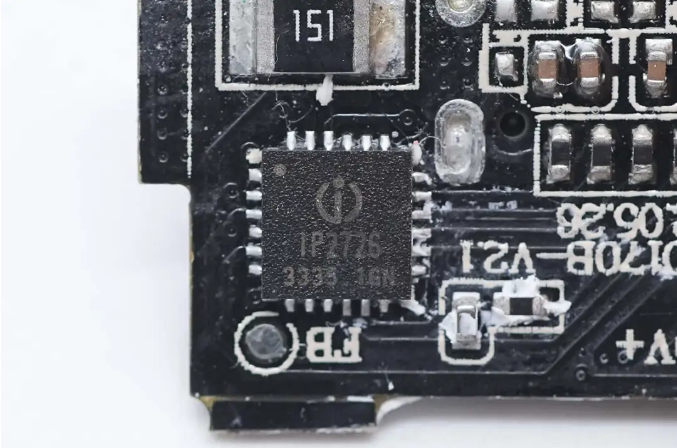

协议芯片来自英集芯，型号为IP2726，是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。

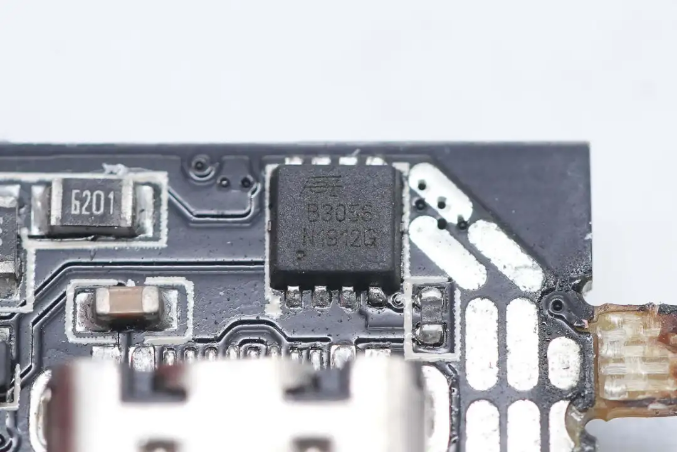

输出VBUS开关管来自Fetek东沅，型号FKBB3056，NMOS管，耐压30V，导阻3.9mΩ，采用PRPAK3*3封装。

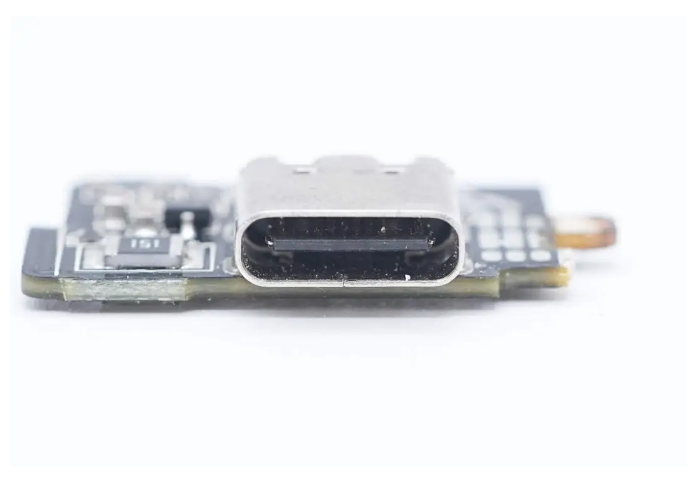

USB-C母座特写。

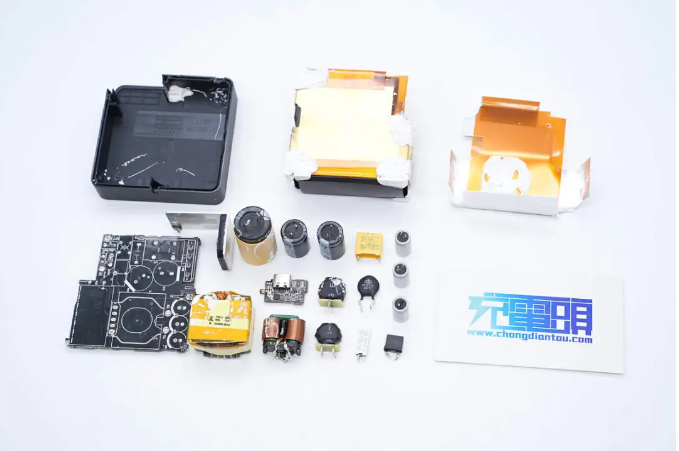

全部拆解一览，来张全家福。


充电头网拆解总结

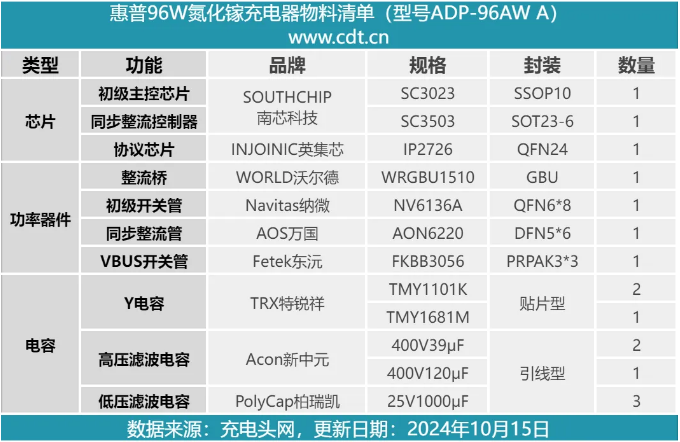

最后附上惠普96W氮化镓充电器的核心器件清单，方便大家查阅。
惠普96W氮化镓充电器采用黑色配色，外壳采用亮面logo和主体磨砂撞色设计，配备折叠插脚以及单USB-C接口。充电器支持100-240Vac宽电压输入，支持20V4.8A输出，最大96W功率满足笔记本供电需求。
充电头网通过拆解了解到，充电器基于高频QR反激电源架构设计，采用南芯科技SC3023+SC3503电源方案，搭配纳微NV6136A氮化镓器件以及万国半导体AON6220同步整流管。接口输出由英集芯IP2726协议芯片进行控制。使用了新中元、柏瑞凯两大品牌电容滤波，器件打胶加固，模块覆盖散热片，此外也充分做了绝缘处理，整体用料做工扎实。
